ТК-9А, ТКН-9
Троллейные токоприемники ТК-9, ТКН-9
Токосъемники ТК(Н) предназначены для токосъема с троллеев с целью питания электрооборудования кранов.
Питание мостовых кранов, напольных тележек и электрических талей осуществляется через троллеи. Электрическая связь между перемещающимися механизмами и неподвижными троллеями происходит за счет токосъемников, расположенных на этих механизмах.
«Кран Сервис» производит токоприемники (токосъемники) ТК-9 и ТКН-9, башмаки, ремкомплекты токоприемников, изоляторы.
 |
|
 |
 |

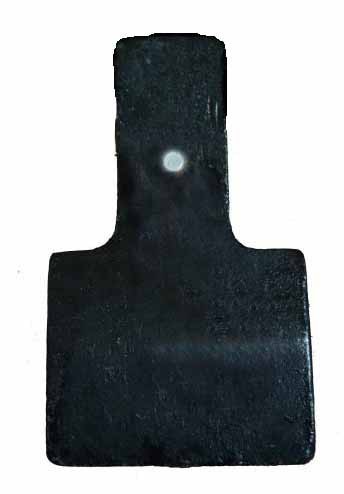

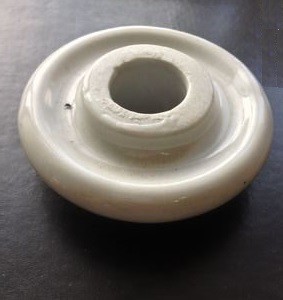

| Токоприемник ТК-11В | Токоприемник ТКН-11В | Башмак токоприемника | Изолятор токоприемника ТК |
| 1500 руб. | 1500 руб. | 750 руб. | 80 руб. |
 |
 |
||

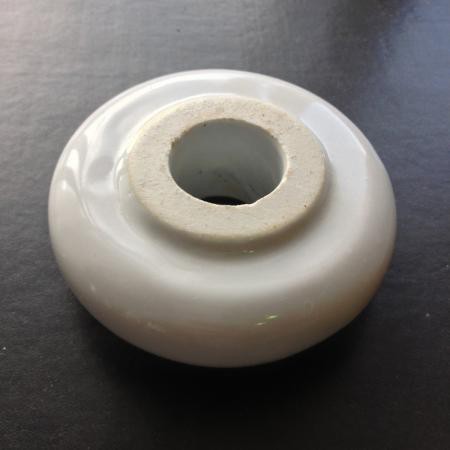

| Изолятор токоприемника ТКН | Ремкомплект токоприемника | ||
| 80 руб. | 300 руб. |
Конструкция и технические характеристики токоприемников ТК-9
Токоприемник состоит из двух основных частей: чугунный токоснимающий башмак и кронштейн.
Токосъемный башмак закреплен на кронштейне изолированом от металлической конструкции, к которой крепится токоприемник, фарфоровыми изоляторами и изолирующими трубками. Контактное нажатие башмака на жесткие троллеи осуществляется за счет веса башмака.
Башмак токосъемный соединяется гибким медным соединением с кронштейном, к которому при монтаже присоединяется токоподводящий кабель.
Токоприемники ТК-9 , ТКН-9 рассчитаны на работу от сети постоянного тока напряжением до 440 В и сети переменного тока частотой 50 и 60 Гц напряжением до 660 В.
Допускается паралельная работа двух токосъемников на одном троллеи. Это необходимо для надежного токосъема, когда имеется возможность обледенения или сильного запыления троллей.
Степень защиты — IР00. Охлаждение — естественное.
Основные параметры и характеристики токосъемников ТК-9, ТКН-9
| Тип токоприемника | Конструктивное исполнение | Номинальная токовая нагрузка | Контактное нажатие, Н | Масса, кг |
| ТК9А-1МУ2 | Токоприемники главные** Токоприем с жестких троллеев | 400 | 70-80 | 12 |
| ТК-9А-2МУ2 | 250 | 12 | ||
| ТК 9А-ЗМУ2 | 160 | 12 | ||
| ТКН9А-1У1 | 400 | 12 | ||
| ТКН-9А-2У1 | 250 | 12 | ||
| ТКН 9А-ЗУ1 | 160 | 12 | ||
| ТКЗВ-1МУ2 | Токоприемники главные** Токоприем с жестких троллеев | 1000 | 140-160 | 22 |
| ТК-ЗВ-2МУ2 | 630 | 22 | ||
| ТКНЗВ-1У1 | 1000 | 22 | ||
| ТКН-ЗВ-2У1 | 630 | 22 | ||
| ТКН11В-1 | Токоприемники крановые* Токоприем с жестких троллеев | 100 | 30-35 | 7 |
| ТКН-11В-2 | 250 | 70-80 | 10 |
*Токоприемник устанавливается на кране
**Токоприемник устанавливается в пролетах цехов
В комплект поставки входят:
- Токоприемник
- Паспорт на партию -1 шт.
Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю.
По месту установки токоприемники подразделяются на:
- ТК — для внутренней установки
- ТКН — для наружной установки
Основное различие: форма и марка изолятора, способ присоединения (указано ниже)

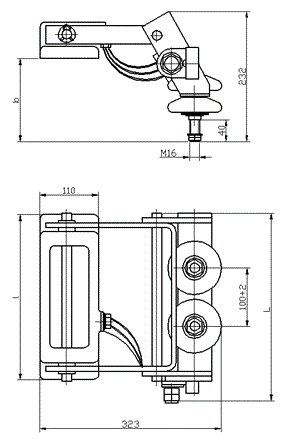

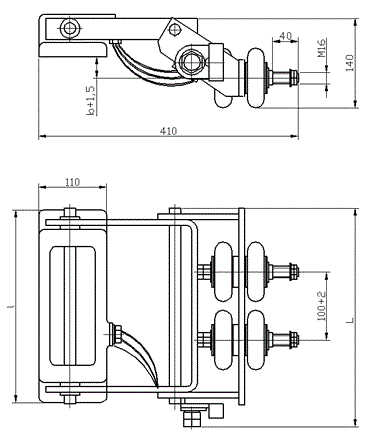

| Размеры токоприемника ТК9 | Размеры токоприемника ТКН9 |
 |
 |

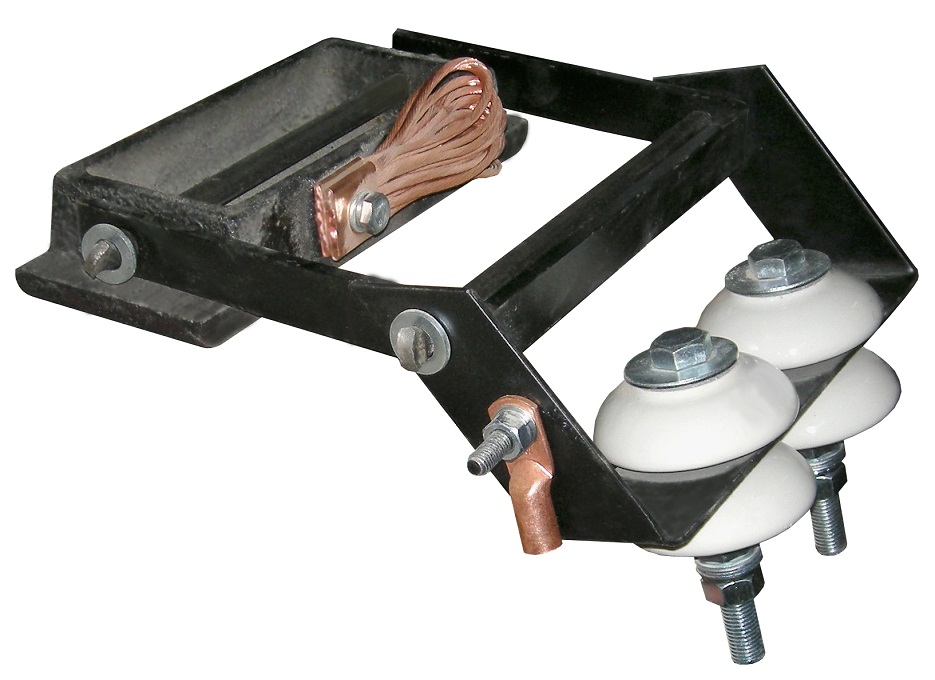

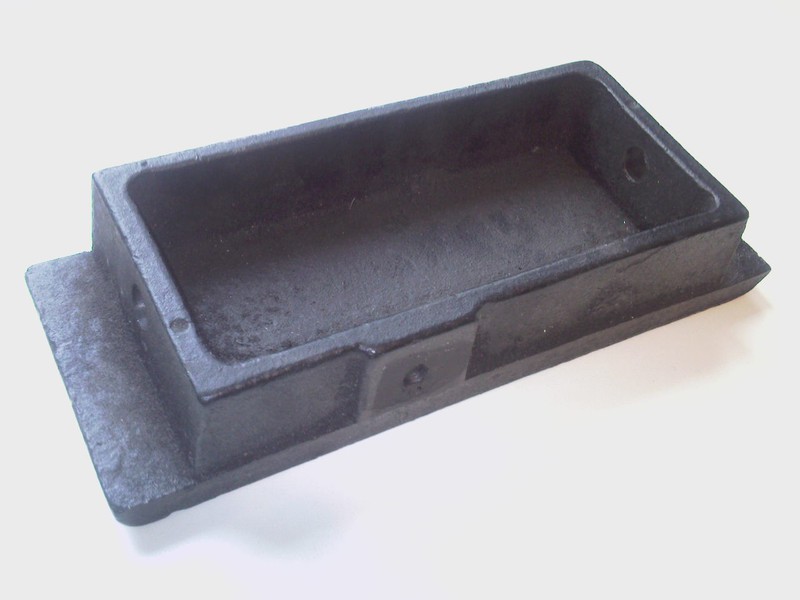

| Токоприемник ТК-9А | Башмак токоприемника ТК-9 |
 |
 |
