Кольцевые токосъемники типа К3100, К3200, ТКК85, К5А, ТКЭ, ТКБ, ТКК100, ТКК200 используются для передачи электроэнергии во вращающихся механизмах (поворотных кранах, экскаваторах, кабельных барабанах и тд.).
«Кран Сервис» поставляет следующие типы токоприемников кольцевых:
- К-31ХХ, К-32ХХ -где ХХ-число токосъемных колец от 3 до 16.Токоприемник крановый, основной недостаток токоприемников этой марки — сборные кольца, стыки на кольцах негативно сказывается на износостойкости. Механическая износостойкость составляет 1млн. оборотов.
- ТКК1ХХ,ТКК2ХХ -где ХХ-число токосъемных колец от 3 до 12.Токоприемник крановый,кольца изготовлены методом порошковой металлургии,что позволяет повысить ресурс работы токоприемников до 5 млн. оборотов.
- ТКБ-ХХ -где ХХ-число токосъемных колец от 4 до 12. Токоприемник кабельных барабанов.
Конструкция и технические характеристики кольцевых токоприемников
Кольцевой токоприемник состоит из: кольцевого барабана и обоймы со щетками МГ.Крепится на колонну различных диаметров от 60 до 300 мм.Токоприемники имеют от 3 до 15 колец. Каждое контактное кольцо имеет вывод с кабельным наконечником для присоединения привода.
Основные параметры токосъемников указаны в таблице:
Токоприемник ТКК
| Тип токоприемника | Диаметр установочной колонны токоприемника, мм | Число колец (цепей) | Допустимые токовые нагрузки на каждое кольцо, А | Масса, кг | |
| ПВ=100% | ПВ=40% | ||||
| ТКК103 | 60 — 100 | 3 | 200 | 300 | 22 |
| ТКК106 | 6 | 30 | |||
| ТКК109 | 9 | 38 | |||
| ТКК112 | 12 | 47 | |||
| ТКК203 | 101 — 200 | 3 | 31 | ||
| ТКК206 | 6 | 42 | |||
| ТКК209 | 9 | 53 | |||
| ТКК212 | 12 | 64 | |||
Токоприемник К3100
| Тип токоприемника | Диаметр установочной колонны токоприемника, мм | Число колец (цепей) | Допустимые токовые нагрузки на каждое кольцо, А | Масса, кг | |
| ПВ=100% | ПВ=40% | ||||
| К3103 | 252 | 3 | 150 | 250 | 21 |
| К3104 | 4 | 24 | |||
| К3106 | 6 | 30 | |||
| К3109 | 9 | 39 | |||
| К3110 | 10 | 42 | |||
| К3112 | 12 | 45 | |||
| К3115 | 15 | 50 | |||
Токоприемник ТКБ
| Тип токоприемника | Диаметр установочной колонны, мм | Число колец (цепей) | Допустимая токовая нагрузка на каждое кольцо, А | Масса, кг | |
| ПВ 100% | ПВ 40% | ||||
| ТКБ4 | 120 | 4 | 400 | 450 | 33 |
| ТКБ8 | 8 | 50 | |||
| ТКБ12 | 12 | 66 | |||
Токоприемник ТКК85/К5А
| Тип токоприемника | Диаметр установочной колонны, мм | Число колец (цепей) | Допустимая токовая нагрузка на каждое кольцо, А | Масса, кг | |
| ПВ 100% | ПВ 40% | ||||
| ТКК85 / К5А | 85 | 2 | 200 | 300 | 38 |
| 8 | 30 | 50 | |||
Токоприемники расчитаны для работы в цепях постоянного тока с напряжением до 440 В и в цепях переменного тока с напряжением до 660 В, частотой до 60 Гц .
Вид климатического исполнения У2 . Исполнение по степени защиты — IP00.

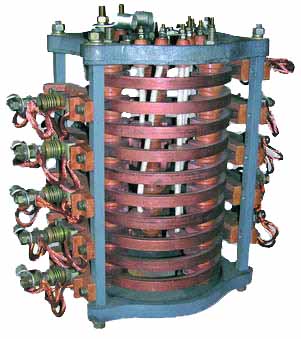

Фото токоприемника ТКК85
