Контактор КПВ-600

Контактор электромагнитный типа КПВ-600

Контактор КПВ предназначен для комутации главных цепей электроприводов  постоянного тока , для шунтирования обмотки якоря двигателя постоянного тока применяются в качестве линейных контакторов, реверсирующих контакторов и тд.

Контакторы КПВ рассчитаны на напряжение силовой цепи 220 В постоянного тока.

Конструкция и технические данные контакторов КПВ

Контактор КПВ состоит из: основной скобы магнитопровода на которой закреплен неподвижный контакт, подвижного контакта расположенного на  якоре магнитопровода,  дугогасительных камер,  блок-контакта,контактной пружины, гибких медных соединений и катушки.В контакторах КПВ605 параллельно втягивающей катушке включается разрядный резистор мощностью около 10 Вт. Наличие резистора резко снижает перенапряжение, возникающее в катушке при ее отключении.

Когда по катушке управления проходит ток, подвижная часть магнитопровода притягивается и замыкает главные контакты, при исчезновении тока в катушке подвижная часть магнитопровода отпадает, размыкая главные контакты.

Основные параметры и характеристики контакторов КПВ

Гарантийный срок 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки потребителю.

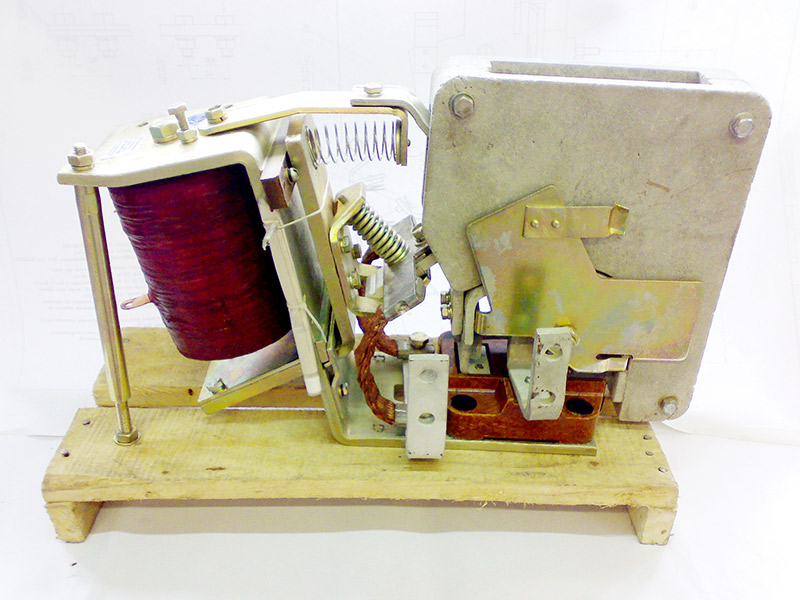

Контактор КПВ-604
