Контактор КТПВ-600

Контактор электромагнитный типа КТПВ-623

Контакторы КТПВ-600 являются модификацией контакторов серии КПВ 600 и предназначены для работы в силовых цепях переменного тока при напряжении до 380 В с частотой 50 и 60 Гц  или в цепях постоянного тока напряжением до 220 В.

В цепях постоянного тока в основном применяются в качестве реверсивных контакторов.

Гидротолкатель ТЭ-30

6950 руб.

Конструкция и технические данные контакторов КТПВ

Контактор КТПВ состоит из: основной скобы магнитопровода на которой закреплен неподвижный контакт, подвижного контакта расположеного на  якоре магнитопровода,  дугогасительных камер,  блок-контакта,контактной пружины, гибких медных соединений и катушки.В контакторах КПТВ624 паралельно втягивающей катушке включается разрядный резистор мощностью около 10 Вт. Наличие резистора резко снижает перенапряжение, возникающее в катушке при ее отключении.

Когда по катушке управления проходит ток, подвижная часть магнитопровода притягивается и замыкает главные контакты, при исчезновении тока в катушке подвижная часть магнитопровода отпадает, размыкая главные контакты.

Основные параметры и характеристики контакторов КТПВ

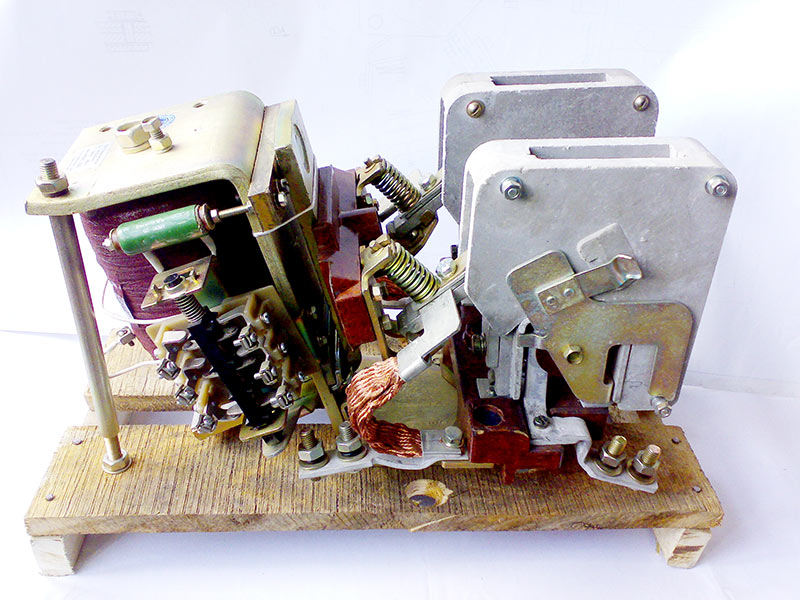

Контактор КТПВ-623
